Rumah > Produk > Katup bola yang dioperasikan listrik > Kelas 150lb 2 PC WCB Flange Ball Valve DN15 - DN250 Standar ASME

Kelas 150lb 2 PC WCB Flange Ball Valve DN15 - DN250 Standar ASME

Rincian produk

Tempat asal: Wuhan, Hubei, Cina

Nama merek: Grat

Sertifikasi: IP67,CCC, ISO, CE,CNAS,SIL

Nomor model: EV-000028

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 1pc

Harga: USD $100.00/ Piece

Kemasan rincian: Bagian dalam dengan bungkus gelembung, bagian luar dengan kotak kardus dan kotak kayu

Waktu pengiriman: 3 hari kerja

Syarat-syarat pembayaran: L/C, T/T, D/P, PayPal, Western Union

Menyediakan kemampuan: 1000PCS/Minggu

Dapatkan Harga Terbaik
Rincian produk
Menyoroti:

150lb katup bola DN15

,

2 PC katup bola DN250

,

WCB Flange Ball Valve ASME

Nama merek:
GRAT
Kuantitas min Order:
1 PC
Tempat asal:
Wuhan, Hubei, Cina
Waktu pengiriman:
3 hari kerja
Kemasan rincian:
Karton/kotak Kayu
Syarat-syarat pembayaran:
LC, T/T, D/P, PayPal, Western Union
Media:
uap
Bahan:
Baja tahan karat
Formulir Koneksi:
Flang
Modus Mengemudi:
Listrik
Tekanan nominal:
PN1.0-32.0MPa
Saluran:
Tipe Lurus Melalui
Jenis:
Katup Bola Tetap
Suhu:
Suhu normal
Aplikasi:
Penggunaan Industri, Penggunaan Industri Air
Sedang:
Asam, Alkali, Garam, Gas Klorin, Uap, Air Sumber
Sinyal Masuk:
Sinyal Sakelar
Struktur:
Katup Bola Tetap
Fungsi:
Katup bypass
Standar:
SEPERTI SAYA
Ukuran:
DN15-250
Kode Hs:
8481804090
Nama merek:
GRAT
Kuantitas min Order:
1 PC
Tempat asal:
Wuhan, Hubei, Cina
Waktu pengiriman:
3 hari kerja
Kemasan rincian:
Karton/kotak Kayu
Syarat-syarat pembayaran:
LC, T/T, D/P, PayPal, Western Union
Media:
uap
Bahan:
Baja tahan karat
Formulir Koneksi:
Flang
Modus Mengemudi:
Listrik
Tekanan nominal:
PN1.0-32.0MPa
Saluran:
Tipe Lurus Melalui
Jenis:
Katup Bola Tetap
Suhu:
Suhu normal
Aplikasi:
Penggunaan Industri, Penggunaan Industri Air
Sedang:
Asam, Alkali, Garam, Gas Klorin, Uap, Air Sumber
Sinyal Masuk:
Sinyal Sakelar
Struktur:
Katup Bola Tetap
Fungsi:
Katup bypass
Standar:
SEPERTI SAYA
Ukuran:
DN15-250
Kode Hs:
8481804090
Deskripsi Produk

Kelas 150lb ASME Standar DN15-250 2 PC WCB Flange Ball Valve


Deskripsi produk:



Kelas 150lb ASME Standard DN15-250 2 PC WCB Flange Ball Valve/IP67/Fixed Ball Valve



Deskripsi:
Kelas 150lb 2 PC WCB Flange Ball Valve DN15 - DN250 Standar ASME 0



Spesifikasi:



Sumber daya listrik AC220V
Ukuran tubuh DN15-250
Suhu sedang -80°C~160°C (tidak beku)
Tekanan operasi PN1.0 ~ 2.5 ((MPa)
Modus Aksi 4-20mA Umpan balik input sinyal, 0-90° putaran
Waktu tindakan 4 ~ 30S
Koneksi tubuh Flange
Bahan tubuh WCB, ZG1CrM0, ZG1Cr18Ni9Ti
Bahan yang disegel PTFE
Bahan aktuator Pembuatan paduan aluminium
Medium yang berlaku Asam, alkali, garam, gas klorin, uap, air sumber, pulp tambang dan kertasPulp, aqua regia, oksidant, agen reduksi, cairan kimia korosif.

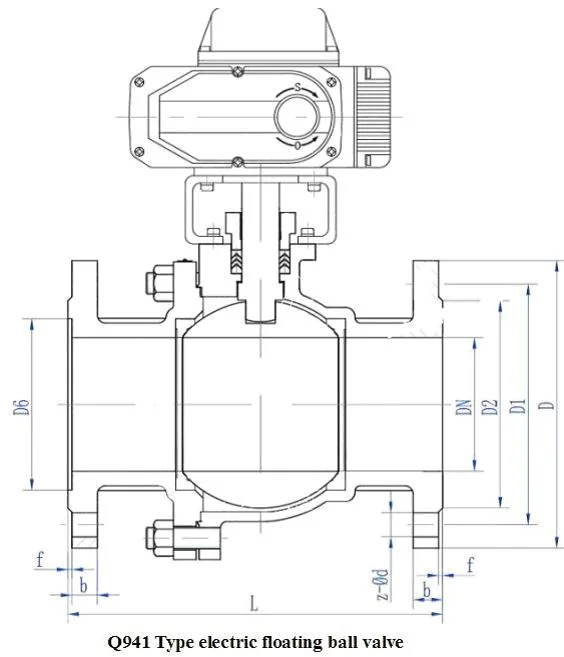

Gambar ukuran instalasi

Kelas 150lb 2 PC WCB Flange Ball Valve DN15 - DN250 Standar ASME 1

Ukuran

MPa

DN

C

D

D1

D2

Z-d

f

b

15

1.0

132

95

65

45

4-14

2

14

1.6

132

95

65

45

4-14

2

15

20

1.0

142

105

75

55

4-14

2

16

1.6

142

105

75

55

4-14

2

16

25

1.0

150

115

85

65

4-14

2

16

1.6

150

115

85

65

4-18

3

16

32

1.0

165

135

100

78

4-18

3

16

1.6

165

135

100

78

4-18

3

16

40

1.0

180

145

110

85

4-18

3

17

1.6

180

145

110

85

4-18

3

17

50

1.0

200

160

125

100

4-18

3

18

1.6

200

160

125

100

4-18

3

18

65

1.0

220

180

145

120

4-18

3

20

1.6

220

180

145

120

4-18

3

20

80

1.0

250

195

160

135

4-18

3

22

1.6

250

195

160

135

4-18

3

22

100

1.0

280

215

180

155

4-18

3

22

1.6

280

215

180

155

4-18

3

24

125

1.0

320

245

210

185

4-18

3

24

1.6

320

245

210

185

4-18

3

26

150

1.0

360

280

240

210

8-23

3

24

1.6

360

280

240

210

8-23

3

28

200

1.0

400

335

295

265

8-23

3

26

1.6

400

335

295

265

8-23

3

30

250

1.0

450

405

350

320

12-23

4

28

1.6

450

405

355

320

12-23

4

30


Bahan dari bagian utama



Nama bagian

Tubuh

Bonet

Kotak isi

cincin kelenjar

Kursi

Pengemasan

Penutup

Bahan

merek dagang

WCB

ZG1CrM0

ZG

1Cr18Ni9Ti

WCB

ZG1CrM0

ZG

1Cr18Ni9Ti

WCB

40Cr

ZG

1Cr18Ni9Ti

WCB

ZG1CrM0

ZG

1Cr18Ni9Ti

FEP

FEP

WCB



Medium utama yang berlaku



Keadaan menengah

Suhu sedang.

Tekanan sedang

Karakteristik menengah

Konsentrasi sedang

Nama menengah

Cairan

-80oC~+160oC

0~20kg/cm2

Korosi yang kuat, mengasah dengan baik

tak terbatas

Asam, alkali, garam, klorin, uap, air sumber, pulp tambang, pulp kertas, aqua regia, oksidant, agen pengurangan.

Gas

-80oC~+160oC

0~20kg/cm2

Korosi yang kuat, mengasah dengan baik

tak terbatas

Campuran cair dan padat

-80oC~+160oC

0~20kg/cm2

Korosi yang kuat, mengasah dengan baik

< 60%



Diagram Kontrol



Kelas 150lb 2 PC WCB Flange Ball Valve DN15 - DN250 Standar ASME 2



Model Sirkuit Model Sirkuit
S ON/OFF, tidak ada sinyal output CPT ON/OFF, output sinyal 4 ~ 20mA
Negara anggota ON/OFF,output sinyal kontak pasif PCU Peraturan, output sinyal 4 ~ 20mA
PIU ON/OFF,output 0~1000Ω sinyal G ON/OFF,output sinyal kontak pasif
SP ON/OFF, kontrol posisi tengah H ON/OFF, output sinyal kontak pasif



Pengemasan & Pengiriman:
1.Kemasan: bagian dalam dengan bungkus gelembung, bagian luar dengan kotak karton dankayukasus.
2Pengangkutan:demi laut,demi udara,dengan kereta api.
Jika Anda memiliki persyaratan lain, jangan ragu untuk memberi tahu kami.
