Menyoroti:
PTFE Seal Pneumatic Control Ball Valve
, V Ventil Bola Kontrol Pneumatik Potongan
, DN50 katup bola stainless steel

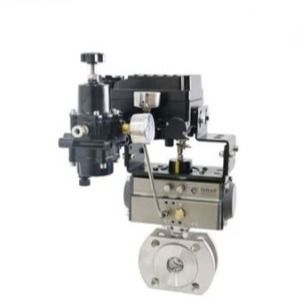

PTFE Seal V Cut Pneumatic Control Valve
DESKRIPSI Produk:
PTFE Seal V Cut Pneumatic Control Valve/Pneumatic/PTFE Seal
Deskripsi:
Soft seal V Cut Pneumatic Control Valve banyak digunakan dalam industri kimia minyak bumi tekstil listrik daya makanan
dan kertas pendingin farmasi dan industri lain sistem kontrol.
& sesuai dengan segel logam untuk menghasilkan gaya geser untuk memotong serat dan mencegah blok.
Inovatif & perbaikan katup segel logam memiliki permukaan disegel flange tanpa lubang sekrup untuk meningkatkan penyegelan
Kekuatan yang dapat secara efektif menghindari bahaya kebocoran permukaan untuk permukaan flange katup bersegel logam.
Pemancar piston pneumatik dibagi menjadi tipe pegas dan tipe bebas pegas.
atau ditutup di bawah kesalahan itu dilengkapi dengan jenis pegas (dengan mengembalikan ketegangan pegas).
posisi di bawah kesalahan itu dilengkapi dengan tidak ada jenis pegas.Ini terutama terdiri dari silinder tubuh piston pegas
batang depan dan belakang kepala silinder rak poros keluar dan komponen lainnya.
Dilengkapi dengan regulator listrik dan katup pengurangan tekanan udara operasi regulasi dapat dilakukan oleh sumber udara 0,4-0,7mpa.
Sinyal sistem kontrol otomatisasi industri dapat diterima oleh regulator listrik untuk secara akurat mengontrol
pembukaan katup untuk mencapai kontrol tekanan suhu aliran dan parameter proses yang berbeda.
Fitur:
*Panjang dua flange lebih pendek dari katup bola normal. Tanpa poros dan lengan membuat koneksi lebih mudah.
*Disk V-notch khusus membuat kontrol volume aliran otomatis lebih stabil.
*Opsional PTFE dan PPL material segel cocok untuk berbagai cairan pipa.
*Sudut pemotongan V-notch dapat disesuaikan sesuai dengan data CV pipa.
Spesifikasi:
| Diameter nominal |
DN15 ~ DN350 |
| Cairan yang cocok |
Makanan Lemak Cairan serat Air Minyak dan gas |
| Tekanan sumber udara |
0.4 ~ 0.7MPa |
| Segel aktuator |
Karet fluor |
| Bahan aktuator |
Paduan aluminium |
| Jenis koneksi |
Wafer Flange Benang dalam |
| Karakteristik aliran |
Perkiraan eq% |
| Bahan tubuh |
SUS304,SUS316,WCB |
| Bahan cakram |
SUS304,SUS316 |
| Segel katup |
NBR,EPDM,PTFE |
| Pengisi |
Grafit,PTFE |
| Standar manufaktur |
JB/T8692-199 |
| Desain dan standar pembuatan katup bola |
GB12237-89 AP16D |
| Standar inspeksi dan pengujian |
JB/T 9092 API598 |
Konsumsi gas
| Ukuran tabung udara |
Terbuka (L) |
Dekat (L) |
| 50 |
0.11 |
0.15 |
| 65 |
0.22 |
0.24 |
| 75 |
0.3 |
0.35 |
| 85 |
0.45 |
0.48 |
| 95 |
0.5 |
0.55 |
| 110 |
0.7 |
0.7 |
| 125 |
1.6 |
1.6 |
| 140 |
2.3 |
2.1 |
| 160 |
3.5 |
3 |
| 190 |
5.9 |
5.9 |
| 210 |
7.6 |
7.5 |
| 240 |
11 |
9 |
| 270 |
17 |
14 |
| 300 |
23.5 |
28 |
| 350 |
34 |
40 |
| 400 |
58 |
58 |

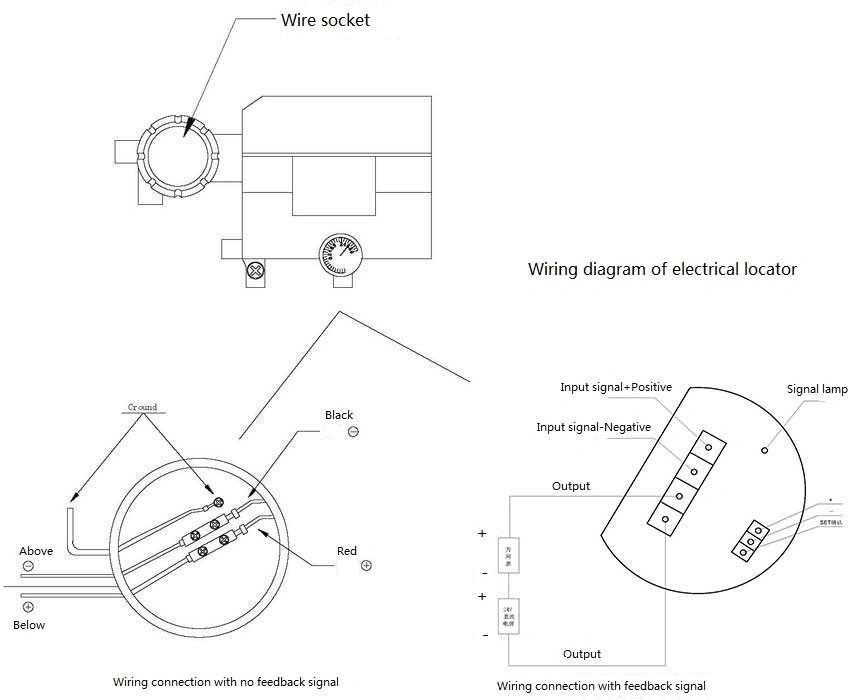

Diagram kabel tipe regulasi
Pengemasan & Pengiriman
1.Kemasan: bagian dalam dengan bungkus gelembung, bagian luar dengan kotak karton dankayukasus.
2Pengangkutan:demi laut,demi udara,dengan kereta api.
Jika Anda memiliki persyaratan lain, jangan ragu untuk memberi tahu kami.
