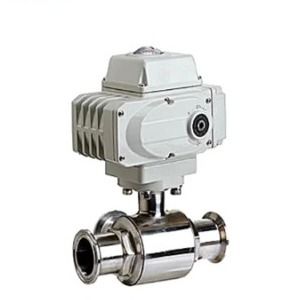

2 Way 3 PC Clamp Connection Stainless Steel Klep Bola Listrik
2 Way 3 PC Clamp Connection Stainless Steel Klep Bola Listrik
Properti Dasar
Negara Asal
Wuhan, Hubei, Cina
Nama Merek
Grat
Sertifikat
IP67,CCC, ISO, CE,CNAS
Model Produk
EK-000036
Properti Perdagangan
MOQ
1pc
Patokan Harga
USD $100.00/ Piece
Metode Pembayaran
L/C, T/T, D/P, PayPal, Western Union
Kapasitas Pasokan
1000PCS/Minggu
Ringkasan Produk
2 Way 3 PC Clamp Koneksi Stainless Steel Electric Ball Valve Deskripsi produk: 2 Way 3 PC Clamp Connection Stainless Steel Electric Ball Valve/IP67/Fixed Ball Valve Deskripsi: Dengan kinerja kecil aliran mengatur dan kontrol presisi tinggi,katup bola mini listrikbisa terkontrol dengan sinyal kontrol ...
Rincian produk
Menyoroti:
3PC katup bola listrik
,Katup bola listrik baja tahan karat
,2 Way Electric Ball Valve (Klep Bola Listrik 2 Cara)
Brand Name:
GRAT
Minimum Order Quantity:
1 PC
Place Of Origin:
Wuhan, Hubei, Cina
Delivery Time:
3 hari kerja
Packaging Details:
Karton/kotak Kayu
Payment Terms:
LC, T/T, D/P, PayPal, Western Union
Media:
Air
Material:
Baja tahan karat
Connection Form:
Benang
Driving Mode:
Listrik
Nominal Pressure:
PN1.0-32.0MPa
Channel:
Tipe Lurus Melalui
Type:
Katup Bola Tetap
Temperature:
Suhu normal
Application:
Penggunaan Industri, Penggunaan Industri Air
Medium:
Bubur Tambang, Bubur Batubara, Bubur Kertas, Air, Minyak, Gas.
Structure:
Katup Bola Tetap
Function:
Katup bypass
Standard:
ISO
Size:
DN15-250
HS Code:
8481804090
Deskripsi Produk
2 Way 3 PC Clamp Koneksi Stainless Steel Electric Ball Valve
Deskripsi produk:
2 Way 3 PC Clamp Connection Stainless Steel Electric Ball Valve/IP67/Fixed Ball Valve
Deskripsi:
Dengan kinerja kecil aliran mengatur dan kontrol presisi tinggi,katup bola mini listrikbisa
terkontrol dengan sinyal kontrol dan daya fase tunggaluntuk memenuhi berbagai persyaratan regulasi untuk aliran kecil
dalamtekanan, aliran, suhu, dan tingkat cairan dll
Spesifikasi:
| Ukuran katup | DN15-DN250 |
| Klasifikasi tubuh | PN1,6MPa |
| Koneksi tubuh | Wafer, Flange. |
| Jenis kursi | Segel logam bergerak dari stainless steel,segel lunak PTFE |
| Waktu tindakan | 30 S ((0-90°) |
| Sumber daya listrik | AC220V |
| Sinyal kontrol | 4 ~ 20mA 0 ~ 5V |
| Sinyal output | 4 ~ 20mA 0 ~ 5V |
| Tekanan operasi | PN1,6Mpa PN2,5Mpa |
| Suhu sedang | ≤ 350°C |
| Suhu Lingkungan | ≤ 50°C |
| Koefisien aliran (CV): | Silakan unduh data di situs web kami untuk referensi (Koefisien aliran khusus tergantung pada kebutuhan pelanggan.) |
| Medium yang berlaku | Pulpa tambang, pulpa batubara, pulpa kertas, air, minyak, gas |
| Zona mati | 00,5% |
| Kesalahan pengulangan | 00,5% |
| Bahan tubuh | SUS304 SUS316 WCB |

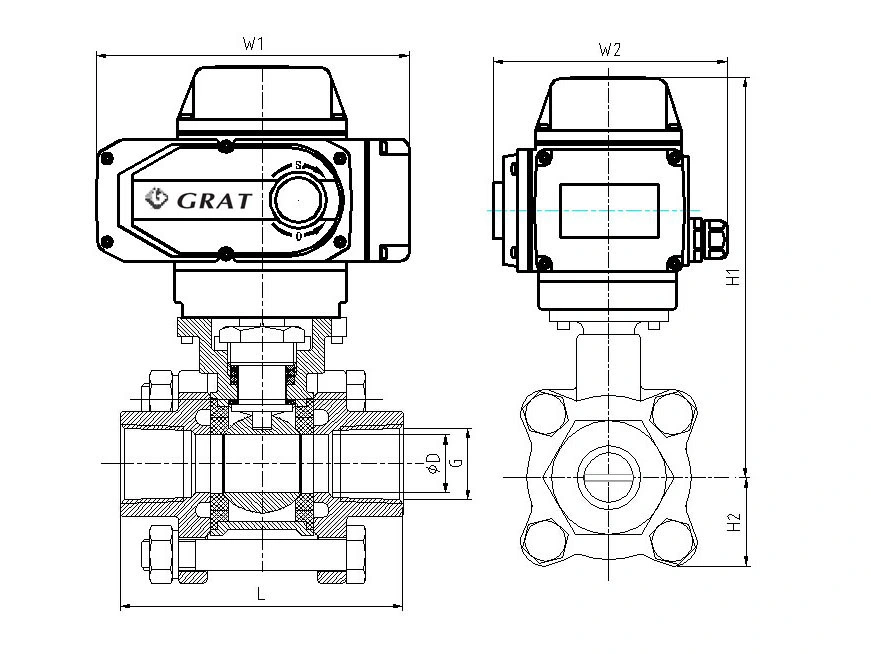

Gambar dan ukuran koneksi
| Ukuran katupDN ((mm) |
A |
φd |
H1 |
H2 |
H |
F |
| 15 | 62 | 54 | 74 | 75 | 390 | 210 |
| 20 | 62 | 54 | 74 | 75 | 390 | 210 |
| 25 | 62 | 54 | 74 | 75 | 390 | 210 |
| 32 | 62 | 78 | 80 | 75 | 400 | 210 |
| 40 | 62 | 82 | 85 | 75 | 405 | 210 |
| 50 | 75 | 100 | 87 | 95 | 430 | 210 |
| 65 | 80 | 120 | 105 | 115 | 460 | 210 |
| 80 | 100 | 131 | 115 | 125 | 520 | 270 |
| 100 | 115 | 158 | 125 | 125 | 530 | 270 |
| 125 | 130 | 180 | 140 | 155 | 570 | 270 |
| 150 | 160 | 216 | 153 | 165 | 600 | 270 |
| 200 | 200 | 260 | 200 | 195 | 680 | 270 |
| 250 | 240 | 325 | 225 | 225 | 730 | 270 |
Bahan struktur standar
| Nama bagian | Bahan |
| Tubuh | Baja karbon ASTM A216 WCC |
| lapisan tubuh | baja tinggi krom ASTM A532 Kelas III Tipe A |
| Bola "V" | baja tinggi krom ASTM A532 Kelas III Tipe A |
| Cincin segel | baja tinggi krom ASTM A532 Kelas III Tipe A |
| Cincin segel tetap | Baja karbon ASTM A105 |
| Penjaga bantalan | baja tinggi krom ASTM A532 Kelas III Tipe A |
| Bantalan | 44oC58Rc |
| Poros penggerak | 17-4PH Kond.H1025 |
| Poros penggerak | 17-4PH Kond.H1025 |
| Pin | Baja karbon, sinkifikasi |
| Gasket | Grafit kawat stainless steel |
| Pengemasan | PTFE, mengisi karbon |
| Cincin kotak isi dan penjaga | 316 SST |
| Bolt | SA-193-B7 |
| Kacang | SA-194-2H |
| Bolt cincin tetap dan kunci | 316 SST |
| (opsional) lapisan cincin segel | PSZ Keramik |
| "V" bola ((opsional) | PSZ Keramik |
Kebocoran maksimum yang diizinkan
| Ukuran katup DN(mm) | Kursi logam | Kursi lunak |
| 15 | 1.1 ml/menit | 0.12 ml/menit |
| 20 | 10, 5 ml/menit | 0.16 ml/menit |
| 25 | 2.0 ml/menit | 0.20 ml/menit |
| 32 | 20,4 ml/menit | 00,24 ml/menit |
| 40 | 3.0 ml/menit | 00,30 ml/menit |
| 50 | 30,8 ml/menit | 00,38 ml/menit |
| 65 | 5.2 ml/menit | 00,52 ml/menit |
| 80 | 6.2 ml/menit | 00,62 ml/menit |
| 100 | 70,6 ml/menit | 00,76 ml/menit |
| 125 | 90,6 ml/menit | 00,96 ml/menit |
| 150 | 12.0 ml/menit | 1.20 ml/menit |
| 200 | 150,4 ml/menit | 10,54 ml/menit |
| 250 | 19.2 ml/menit | 10,92 ml/menit |

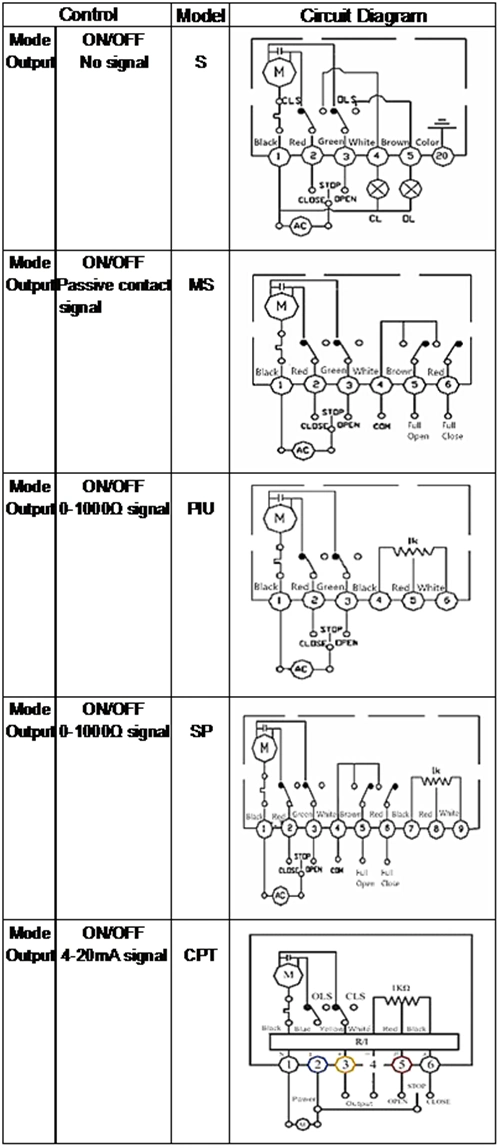

Diagram Kontrol
Pengemasan & Pengiriman:
1.Kemasan: bagian dalam dengan bungkus gelembung, bagian luar dengan kotak karton dankayukasus.
2Pengangkutan:demi laut,demi udara,dengan kereta api.
Jika Anda memiliki persyaratan lain, jangan ragu untuk memberi tahu kami.
2Pengangkutan:demi laut,demi udara,dengan kereta api.
Jika Anda memiliki persyaratan lain, jangan ragu untuk memberi tahu kami.
